五轴深孔钻铣机床的结构是怎样的 都有哪些特性

文章作者：台翰机械　发布时间：2018-11-14 16:41:12　浏览次数：1823次

摘要：在加工型企业中，总是会用到深孔钻铣机床，不过随着机械技术的进步，现在的深孔钻铣机床都是五轴的了。下面小编就给大家介绍五轴深孔钻铣机床的结构是怎样的，都有哪些特性？

　在加工型企业中，总是会用到深孔钻铣机床，不过随着机械技术的进步，现在的深孔钻铣机床都是五轴的了。下面小编就给大家介绍五轴深孔钻铣机床的结构是怎样的，都有哪些特性?

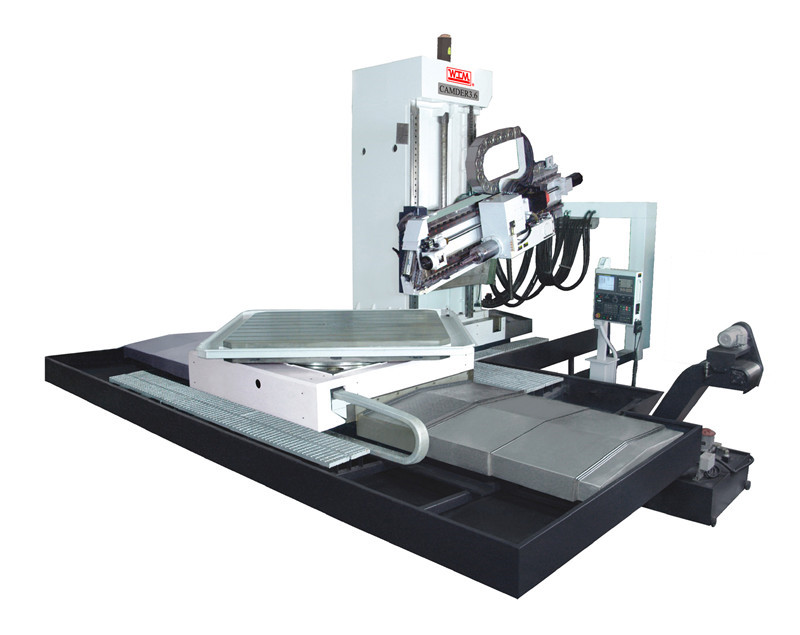

　　五轴深孔钻铣机床

　　五轴深孔钻铣机床结构

　　5轴钻铣复合机床(六轴钻铣复合机床)结构是以卧式数控深孔钻床为基础，再加上数控回转工作台及主轴摇摆机构，配合先进的设计，能以极短时间内在深孔加工钻削模式与铣削模式之间互相切换。X、Y、Z、W轴均使用高精度线性导轨及滚珠丝杠，具良好的刚性亚精度。

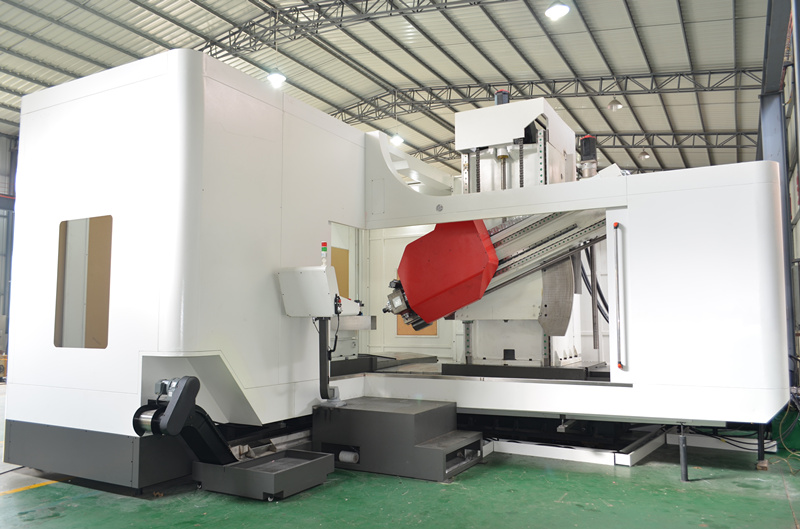

　　五轴深孔钻铣机床

　　五轴深孔钻铣机床的特性

　　1. 加工功能：具有深孔枪钻、喷吸钻、重型铣削加工功能喷吸钻是双钻管自身具有封油结构，不需要导向套贴合工件来进行封油，对要加工孔的工件表面要求不高，适用性非常广泛，用在钻铣复合机床上“如虎添翼”。

　　2. 钻铣切换：采用导向箱自动倾斜向上移开的方式，可快速实现深孔钻削模式与铣削模式的切换，避免了加工时前导向对工件及回转台回转时带来的妨碍。

　　3. A轴偏摆角度：向上转15度，向下转25度，Y轴丝杠和A轴丝杠各自传动，结构合理，稳定性好。

　　4. A轴：滑枕通轴铰结在滑台上，通过丝杠拉动旋转，导轨类同矩形导轨结构，结构简洁，加工、装配、调试方便，精度容易保证。

　　5. 钻杆支撑架移开方式：钻杆支撑架移动到导轨末端旋转板，旋开即可实现。

　　6. 数控回转工作台：采用双伺服消隙静压油浮支撑导轨，精度高，支撑面积大，工作台不易变形，稳定。

　　7. 机床配重：液压配重且配有氮气：反应速度快，稳定性强，加工精度高，铣削加工表现卓越。

　　通过上面的介绍，想必大家已经知道了五轴深孔钻铣机床的结构。五轴深孔钻铣机床的功能非常强大，加工工艺也很先进。
